信息詳情

G、R、F系列玻璃轉子流量計

來源：www.lcqkwz.cn 點擊：發布時間：2019/5/6 16:54:23

產品說明：

G、R、F系列玻璃轉子流量計

玻璃轉子流量計

產品特點：

·在LZB的基礎上改進研發的新型玻璃轉子流量計

·連接方式多樣、體積小重量輕、外形美觀

·可替代進口引進設備上的玻璃轉子流量計

·接口材質為鋁合金和不銹鋼

·精度高、耐溫、耐壓范圍大。

技術參數：

公稱口徑：DN15～DN50

精度等級：±1.5％、互換可達±2.5％

浮子材質：不銹鋼、瑪瑙、氟包塑、316等

介質溫度：－20℃～120℃

公稱壓力：0.7Mpa～1.2Mpa

連接方式：管螺紋、軟管、活絡法蘭

結構尺寸：

表一

通徑

DN

窗口尺寸

G10

R10

F10

L

C

管螺紋

L

C

D

L

C

D

E

DN15

25×230

408

52

G 1/2〞

400

Φ17

Φ43

310

Φ65

Φ95

4-Φ14

*G 3/8〞

*NPT 1/2

DN25

32×230

414

75

G 1

450

Φ27

Φ60

310

Φ85

Φ115

4-Φ14

*G 3/4〞

*NPT 1

DN40

40×230

424

92

G1 1/2〞

450

Φ44

Φ78

310

Φ110

Φ145

4-Φ18

*NPT11/2

DN50

50×230

426

116

G 2〞

450

Φ54

Φ88

310

Φ125

Φ160

4-Φ18

*NPT2

表二

通徑

DN

窗口尺寸

G20

R20

F20

L

D

管螺紋

L

C

D

L

C

D

E

DN15

25×230

375

52

G 1/2〞

400

Φ17

Φ58

425

Φ65

Φ95

4-Φ14

*G 3/8〞

*NPT 1/2

DN25

32×230

375

75

G 1

450

Φ27

Φ74

425

Φ85

Φ115

4-Φ14

*G 3/4〞

*NPT 1

DN40

40×230

375

92

G 1 1/2〞

450

Φ44

Φ82

425

Φ110

Φ145

4-Φ18

*NPT1 1/2

DN50

50×230

375

116

G 2〞

450

Φ54

Φ112

425

Φ125

Φ160

4-Φ18

*NPT2

表三

通徑

DN

窗口尺寸

G30

R30

F30

L

C

管螺紋

L

C

D

L

C

D

E

DN15

25×230

408

52

G 1/2〞

400

Φ17

Φ43

310

Φ65

Φ95

4-Φ14

*G 3/8〞

*NPT 1/2

DN25

32×230

414

75

G 1

450

Φ27

Φ60

310

Φ85

Φ115

4-Φ14

*G 3/4〞

*NPT 1

DN40

40×230

424

92

G1 1/2〞

450

Φ44

Φ78

310

Φ110

Φ145

4-Φ18

*NPT11/2

DN50

50×230

426

116

G 2〞

450

Φ54

Φ88

310

Φ125

Φ160

4-Φ18

*NPT2

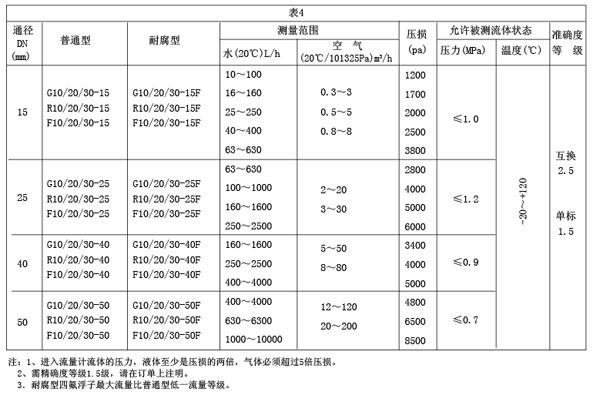

型號及流量范圍

G、R、F系列玻璃轉子流量計

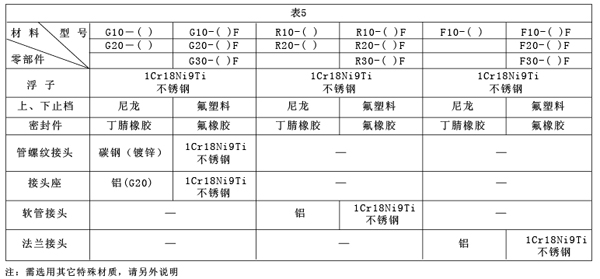

接觸測量介質的零部件：

G、R、F系列玻璃轉子流量計
